石墨电热板(新)

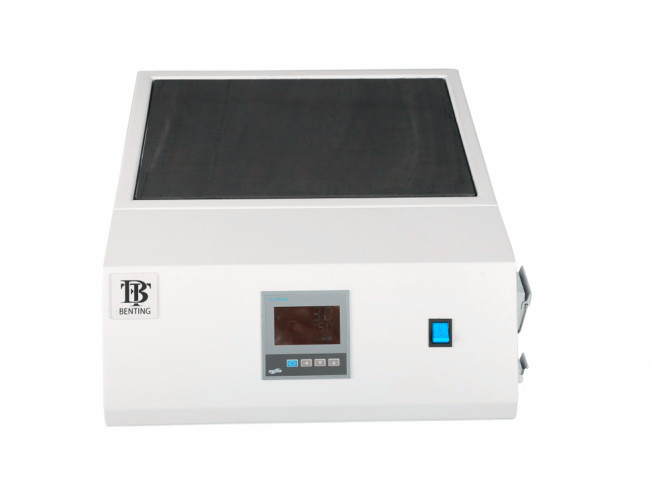

BT系列石墨加热板

一、 产品概况

       BT系列石墨加热板是实验室的常用设备。它广泛适用于生物工程、国防、医药、食品化工、冶金、化学分析、石油等领域,为用户提供一个高精度的、受控的、温度均匀的恒定场源,是各大中小研究所、高等院校、工厂实验室、质检部门理想的加热恒温热源。

二、 产品特点

BT系列石墨加热板是一种智能化的微机控温恒温热源,该产品具有以下特点:

1.采用大屏液晶仪表显示,调节高新技术,控温精度高。

2.智能全数字系统可修正温度测量值偏差,是数显分辨率达到0.1℃。

3.采用进口温度传感器。

4.加热系统具有过热、过电流多重保护功能。

5. 智能仪表控制操作简单温度稳定性高拥有上下限超温报警功能。

6.配有高效导热石墨板。

7.升温速度快于同类产品,无燥声震动。

8.采用双窗口红、 绿两种颜色,上窗口测量值(PV)为红色,下窗口设定值(SP)为绿色,LED显示。

9.可直接给样品加热恒温,也可间接加热。

三、 仪器结构

本产品为BT系列石墨电加热板,保温整体采用保温棉密封,外壳下部选用优质冷扎板加工成形,并同时采用喷塑工艺从而提高了防腐效应,外壳上部采用304不锈钢板。 智能化温度控制、温度传感器采用高精度K型探头。加热系统为炉盘加热与石墨衔接组成。 恒温控制部分采用国际上先进的抗积分饱和PID控制系统,防止升温过程温冲现象,从而提高控制精度。

四、技术参数

型号

BT-1SM

工作面

400X300 mm

环境条件

温度5~30℃

相对湿度80%

高度至2000m

电源电压

AC220V,50Hz

控温范围

室温~450℃

温度

精确度

±0.1℃ at 37℃

波动度

±1℃

均匀度

±1℃ - 37℃

控制器

PID 微处理器控制,触摸式,数字显示

传感器

铂电阻K型

时间

定时开、关(长99小时,短1分钟)

材料

上部

石墨材质

下部

08F喷塑处理

尺寸(mm)

加热面

400×300

外型

长550*宽450*高170

功率

3000W

产品净重

22Kg

电源

220V 50HZ


五、仪器安装调试

1.去掉包装,做好清洁工作,放在牢固工作台上。

2.加热面表面无杂质,设备周围能有效散热。

3.接通电源,开启“电源”开关,(电源要有接地)。

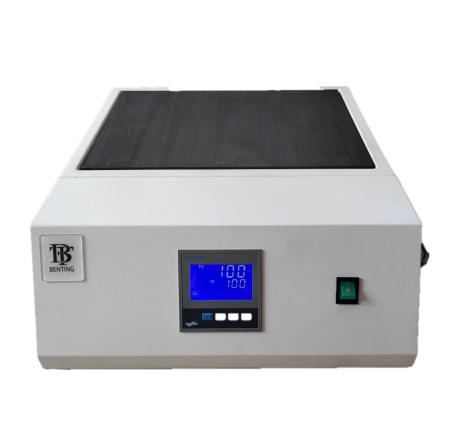

此时 PV 和SP 为初始化状态,显示如下:

(仪表具体操作见仪表使用说明书),


六、使用注意事项及仪器的维护保养

1、 用户提供的电源插座应有良好的接地措施

2 严禁在正常工作的时候移动机器。

3 严禁物体撞击机器。

4 严禁儿童接近机器,以防发生意外。

5 更换熔断器前应先确保电源已切断。

6 使用结束后请清理机器,不能留有水滴、污物残留。

7.  仪器应安置于干燥通风处,仪器周围300mm 内无障碍物。

8.  使用完毕,所有开关置于关闭状态,切断电源。

9.  仪器应做好经常性清洁工作,保持工作台面和操作面板的整洁。

七、仪器故障分析及排除

序号

原因

排除

未正常接通电源

检查未接通电源原因并重新接好

1

换熔断丝,如再烧坏应与厂商联系

熔断丝损坏

设定温度低于测量温度

重新设定温度

2

加热器损坏

与厂商联系报修

温度传感器接触不好或

检查传感器连线并接好或报修

3

温度传感器接触不好或损坏

检查传感器连线并接好或报修
